Montaż instalacji ppoż na wysokości – dobór podnośnika do hali

Montaż instalacji ppoż na wysokości w hali przemysłowej to zadanie, które nie wybacza błędów ani sprzętowych kompromisów. Ciężkie rury stalowe, złączki, wieszaki i dwóch monterów na jednej platformie. Dobór podnośnika nożycowego decyduje o tempie robót i bezpieczeństwie całego zespołu. W tym artykule znajdziesz konkretne parametry maszyn, porównanie elektrycznych i spalinowych modeli oraz praktyczne wskazówki dotyczące organizacji pracy pod stropem hali.

Dlaczego montaż instalacji tryskaczowych wymaga specjalistycznego sprzętu?

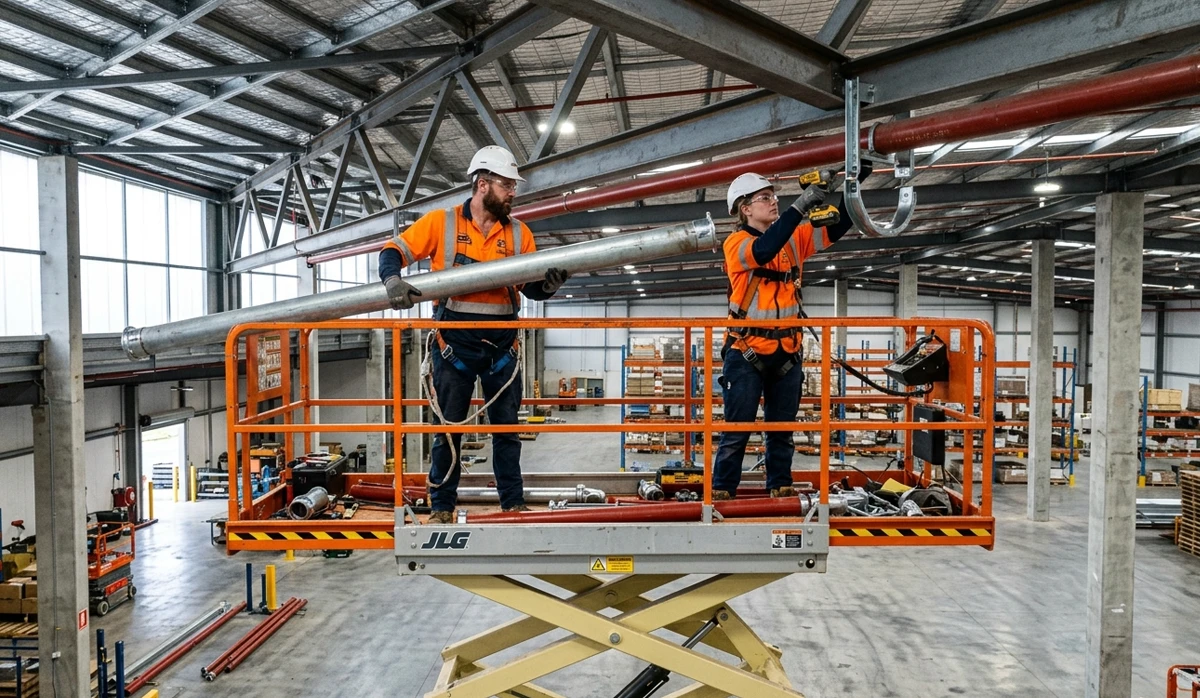

Instalacja tryskaczowa w typowej hali logistycznej lub produkcyjnej przebiega na wysokości 8–14 metrów, bezpośrednio pod stropem. Monter musi jednocześnie trzymać odcinek rury stalowej o długości 3–6 metrów, dopasować złączkę i przykręcić wieszak do konstrukcji stropu. Samemu się tego nie robi, zawsze pracują minimum dwie osoby, a do tego dochodzi skrzynka z narzędziami, zapas złączek i odcinek rury leżący na platformie.

Rusztowanie w takiej sytuacji pochłania kilka dni na budowę i demontaż. Drabina odpada, bo nie pozwala utrzymać rury w poziomie ani swobodnie się poruszać. Podnośnik nożycowy rozwiązuje ten problem: duża, stabilna platforma, możliwość podjazdu wzdłuż trasy instalacji i zjazd na dół tylko wtedy, gdy skoń­czy się materiał.

Kluczowa zasada doboru sprzętu do montażu instalacji ppoż na wysokości brzmi prosto: platforma musi pomieścić dwóch monterów, rury i narzędzia bez ryzyka przeciążenia. W praktyce oznacza to udźwig powyżej 350 kg i szerokość platformy co najmniej 1,15 m.

Jakie parametry podnośnika są krytyczne przy montażu rur pod stropem?

Udźwig i wymiary platformy roboczej

Przy montażu instalacji tryskaczowej platforma musi udźwignąć dwóch monterów (ok. 180 kg), odcinek rury stalowej DN80 o długości 4 m (ok. 50 kg), złączki i narzędzia (ok. 30–40 kg). Razem spokojnie 260–270 kg samego ładunku. Modele z udźwigiem 317–363 kg dają sensowny margines bezpieczeństwa.

Szerokość platformy jest równie ważna. Modele wąskie (0,76–0,81 m) wystarczą przy montażu czujek dymu lub głowic tryskaczowych, ale nie przy manipulowaniu długimi rurami. Do instalacji tryskaczowych wybieraj modele szerokopłytowe: Genie GS 2646 (platforma 2,26 × 1,15 m, udźwig 454 kg), Genie GS 3246 (11,75 m wysokości roboczej, platforma 2,26 × 1,15 m, udźwig 317 kg) lub Genie GS 4046 (13,94 m, platforma 2,26 × 1,16 m, udźwig 350 kg, do 3 osób).

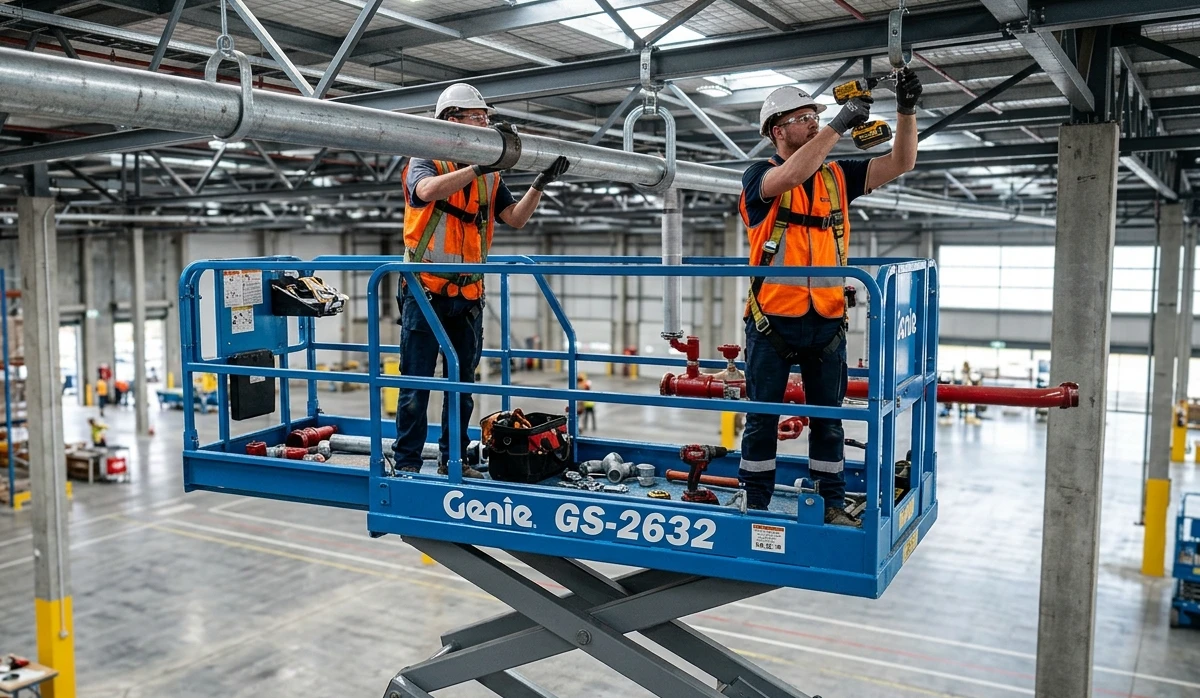

Wysuwane pomosty – niedoceniana przewaga przy długich rurach

Większość podnośników nożycowych z oferty AA HERKULES posiada wysuwany pomost przedłużający platformę o 0,46 m, 0,91 m lub nawet 1,5 m. Przy montażu instalacji ppoż to nie jest detal, to zmiana jakości pracy o kilka poziomów. Wysuń pomost o 1,5 m i zyskujesz efektywną długość platformy sięgającą 3,7 m. Na takiej przestrzeni dwóch monterów może ułożyć odcinek rury, dopasować ją do poprzedniego złącza i przykręcić wieszaki bez konieczności zjazdu na dół po każdym metrze instalacji.

W praktyce: bez wysuwanego pomostu monter co 2–3 metry trasy instalacji musi zjechać, przesunąć maszynę i wjechać z powrotem. Przy trasie o długości 100 m to kilkadziesiąt dodatkowych manewrów. Z wysuwanym pomostem liczba zjazdów spada o 40–60%, co bezpośrednio przekłada się na tempo robót i koszty wynajmu.

Wysunięty pomost zmniejsza nominalny udźwig maszyny, więc zawsze sprawdzaj tabliczkę znamionową danego modelu. Przy wysuniętym pomoście ogranicz liczbę osób na platformie do jednej lub sprawdź dopuszczalne obciążenie w dokumentacji maszyny.

Wysokość robocza dopasowana do stropu hali

Instalacje tryskaczowe projektuje się zgodnie z normą EN 12845, która określa minimalne odległości głowic od stropu (zwykle 75–300 mm). Przy stropie na 10 m potrzebujesz maszyny z wysokością roboczą ok. 11–12 m, bo musisz wygodnie pracować na poziomie stropu, a nie jedynie do niego sięgać. Poniżej zestawienie najczęstszych konfiguracji halowych:

Podnośnik elektryczny czy spalinowy – co wybrać do montażu instalacji ppoż?

Elektryczny: hale gotowe z posadzką betonową

Hala z gotową posadzką betonową i zamkniętymi ścianami to środowisko stworzone dla podnośnika elektrycznego. Zero emisji spalin oznacza brak problemów z wentylacją i brak ryzyka zatruwania powietrza w pomieszczeniu, gdzie monterzy spędzają cały dzień. Szare, niebrudzące ogumienie nie uszkadza i nie brudzi nowej posadzki epoksydowej lub poliuretanowej.

Silnik elektryczny jest cichy — przy montażu instalacji ppoż w czynnym centrum logistycznym lub magazynie pracownicy działu operacyjnego mogą pracować normalnie 10 metrów dalej. Maszyna ładuje się ze zwykłego gniazdka 230V przez noc i pracuje ok. 6–8 godzin na jednym ładowaniu. Najnowsze modele wyposażone w system E-Drive wydłużają ten czas nawet do 10 godzin.

Do montażu instalacji tryskaczowych w halach gotowych polecamy szczególnie Genie GS 3246 (11,75 m, platforma 2,26 × 1,15 m) i Genie GS 4046 (13,94 m, udźwig 350 kg, 3 osoby). Oba modele są dostępne w wypożyczalni AA HERKULES z dostawą nawet następnego dnia.

Spalinowy: hale w budowie bez gotowych posadzek

Instalacje tryskaczowe montuje się często zanim jeszcze wylana zostanie posadzka hali, tak wynika z harmonogramu robót ogólnobudowlanych. Na placu budowy podnośnik elektryczny ma problem: grunt może być nierówny, podmokły lub pokryty gruzem. Tu potrzebny jest podnośnik spalinowy z napędem 4×4.

Modele terenowe z serii RT, jak Genie GS 3384RT (wysokość robocza 12 m, udźwig aż 1 134 kg, napęd 4×4, zdolność wzniesień 50%) lub Genie GS 4390RT (15,11 m, udźwig 680 kg, napęd 4×4), bez problemu poradzą sobie na nieutwardzonej budowie. Szerokie terenowe opony i napęd na cztery koła pozwalają bezpiecznie manewrować po terenie, gdzie po deszczu tworzą się koleiny.

Jeśli instalacja ppoż montowana jest w hali, która jest już częściowo zamknięta, ale bez wentylacji, spalinowy podnośnik wymaga szczególnej uwagi. Zadbaj o otwarte bramy i przewiew lub wybierz model dwunapędowy (elektryczny + diesel), który dostępny jest w segmencie podnośników gąsienicowych.

Szybkie porównanie: elektryczny vs spalinowy

Organizacja pracy zespołu monterów instalacji ppoż

Jak zaplanować trasę instalacji pod stropem?

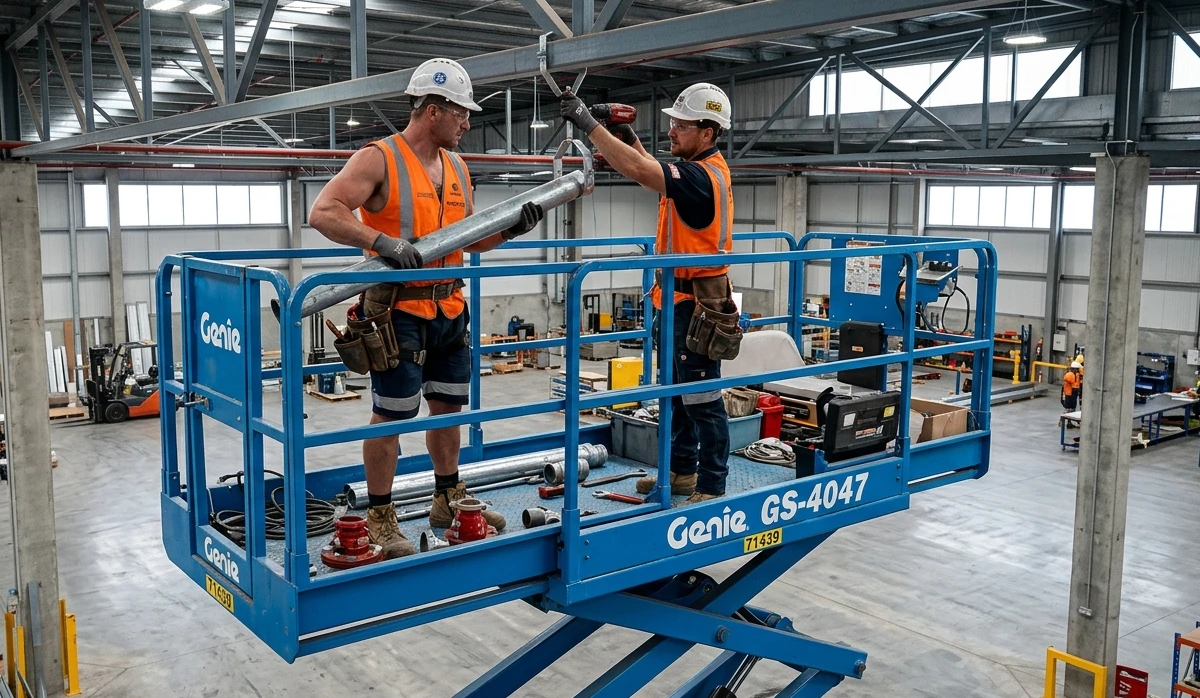

Zanim maszyna wjedzie na halę, warto wyznaczyć na posadzce trasę przejazdową podnośnika markerem lub taśmą. Trasa powinna pokrywać się z projektowaną trasą rur, z marginesem ok. 0,5–1 m na boczny wysięg platformy. Przy montażu instalacji tryskaczowych najefektywniejszy rytm pracy wygląda tak: monter A przytrzymuje rurę, monter B przykręca wieszak, obaj zjeżdżają, przesuwają maszynę o 3–4 m i wjeżdżają ponownie.

Przy wysuniętym pomoście o 1,5 m zespół może pracować na odcinku 3,7 m bez zjazdu. Dla trasy 200 m oznacza to ok. 54 pozycji parkingowych maszyny zamiast 100 przy standardowej platformie. Różnica w czasie robi się odczuwalna już po pierwszym dniu robót.

Bezpieczeństwo i uprawnienia UDT przy pracach na wysokości

Każdy operator podnośnika koszowego musi posiadać aktualne uprawnienia UDT. To wymóg bezwzględny, niezależnie od wysokości pracy. Kurs operatora obejmuje obsługę podestów ruchomych przejezdnych i kończy się egzaminem państwowym. AA HERKULES jest certyfikowanym ośrodkiem UDT-CERT i organizuje szkolenia UDT w kilku miastach – Katowicach, Krakowie, Wrocławiu, Lublinie i Rzeszowie. Zdawalność egzaminów w tym ośrodku jest wysoka, bo szkolenia prowadzą doświadczeni serwisanci z wieloletnim stażem.

Przy montażu instalacji ppoż pod stropem hali dochodzą dodatkowe wymagania BHP: szelki bezpieczeństwa z linką asekuracyjną przypiętą do punktu asekuracyjnego na platformie (nie do rury!), kask i rękawice robocze. Rury stalowe o wadze kilkudziesięciu kilogramów mogą się ześlizgnąć podczas montażu, każda osoba na platformie musi stać stabilnie i mieć wolne ręce do manewrowania materiałem.

Logistyka materiałów: co brać na platformę, a co zostawić na dole?

Typowy błąd przy montażu instalacji tryskaczowych to przeciążanie platformy „na wszelki wypadek”. Na platformie powinno znajdować się tylko to, co jest potrzebne do montażu najbliższego odcinka: jeden odcinek rury, komplet złączek do tego odcinka, klucze i moment. Reszta materiałów zostaje na dole przy maszynie. Montaż rurociągów ppoż to praca rytmiczna — dwa zjazdy więcej dziennie są kosztem pomijalnym wobec ryzyka przeciążenia platformy.

• Na platformie roboczej – jeden odcinek rury, złączki do bieżącego montażu, klucz nasadkowy i klucz dynamometryczny, wieszaki na dany odcinek
• Na dole przy maszynie – zapas rur, skrzynki ze złączkami, narzędzia specjalistyczne, dokumentacja projektowa
• Na osobnym wózku magazynowym – cięższe elementy, takie jak redukcje, zasuwy i zawory, które montowane są punktowo

Wynajem podnośnika do instalacji ppoż – na co zwrócić uwagę przy zamówieniu?

Czas wynajmu i dostępność maszyny

Montaż instalacji tryskaczowej w hali o powierzchni 5 000 m² zajmuje zazwyczaj 3–6 tygodni. Przy takim czasie pracy wynajem tygodniowy jest nieekonomiczny, warto rozważyć wynajem miesięczny lub umowę na cały czas trwania prac. AA HERKULES oferuje wynajem krótkoterminowy liczony w dobach, ale przy dłuższych zleceniach zawsze warto zapytać o stawkę miesięczną lub pakietową.

Flota AA HERKULES liczy ponad 1400 maszyn w 16 oddziałach, więc dostępność konkretnego modelu jest realnie możliwa do zagwarantowania. Dla firm realizujących instalacje ppoż w kilku obiektach jednocześnie dostępny jest wynajem długoterminowy z pełnym serwisem wliczonym w cenę abonamentu. Jeden model zarezerwowany wyłącznie dla Twojej firmy, jeden stały koszt miesięczny.

Serwis i czas reakcji na awarię

Awaria podnośnika w trakcie montażu instalacji ppoż to zatrzymanie całego frontu robót. Przy harmonogramach budowlanych, gdzie każdy dzień przestoju generuje kary umowne, czas reakcji serwisu jest równie ważny jak cena wynajmu. AA HERKULES gwarantuje podjęcie interwencji serwisowej w czasie poniżej 60 minut od zgłoszenia. Serwisanci z uprawnieniami UDT są dostępni w każdym z 16 oddziałów.

Jeśli naprawa na miejscu nie jest możliwa, firma dostarcza maszynę zastępczą tego samego lub następnego dnia. Przy wynajmie długoterminowym ta usługa jest wliczona w abonament bez dodatkowych kosztów.

Transport i dostawa na plac budowy

Podnośnik nożycowy nie jeździ po drogach publicznych – wymaga transportu lawetą. AA HERKULES dysponuje własną flotą autolawet i dostarcza maszyny w promieniu 150 km od każdego z 14 oddziałów rozmieszczonych w całej Polsce. Dostawa obejmuje rozładunek i ustawienie maszyny w miejscu wskazanym przez kierownika budowy. Terminy i godziny dostawy są ustalane indywidualnie. Ważne, gdy harmono­gram budowy wymaga dostawy poza standardowymi godzinami.

• Oddziały na Śląsku – Katowice i Częstochowa, wynajem w Katowicach z dostawą na Śląsk, Małopolskę i Opolszczyznę
• Oddziały na Mazowszu – Warszawa i Radom, obsługa centralnej Polski i województwa mazowieckiego
• Oddziały południowe – Kraków, Rzeszów i Wrocław, obsługa Małopolski, Podkarpacia i Dolnego Śląska

Montaż instalacji ppoż na wysokości to specjalistyczna praca, gdzie sprzęt musi nadążać za tempem monterów, a nie ich spowalniać. Podnośnik z wysuwanym pomostem, szeroką platformą i udźwigiem powyżej 350 kg pozwala pracować rytmicznie, bez zbędnych zjazdów i manewrów. Wybór między elektrycznym a spalinowym zależy od etapu budowy hali. Elektryczny podnośnika do gotowych posadzek, spalinowy terenowy na place budowy bez utwardzenia. Zadzwoń pod numer 511 520 520 – doradzimy, który model sprawdzi się przy Twoim obiekcie, i dostarczymy maszynę nawet jutro.
